細(xì)粒級(jí)低品位赤鐵礦選礦一般采用浮選法，可分為正浮選和反浮選兩種，目前應(yīng)用較多的是反浮選法。但是，即便采用反浮選法也很難從低品位赤鐵礦中有效地選出高品位鐵精礦，一般都在60%左右。為了解決這一問題，研究人員發(fā)現(xiàn)，將含有多種脈石礦物的低品位赤鐵礦，先進(jìn)性強(qiáng)磁預(yù)選，再進(jìn)行反浮選，可以顯著提高精礦品位。我們來看一下低品位赤鐵礦強(qiáng)磁-反浮選工藝流程。

1、低品位赤鐵礦礦石性質(zhì)

試驗(yàn)所用礦石樣品為低品位赤鐵礦石，脈石礦物為石英、螢石、霓石、磷灰石和重晶石，成分較為復(fù)雜。化學(xué)分析結(jié)果列于下表。

2、一般浮選試驗(yàn)

將礦樣粉碎至-74μm以下，分別單獨(dú)使用現(xiàn)有的幾種捕收劑(油酸鈉、石油硫酸鈉、脂肪磺酸鹽、脂肪胺)，用淀粉作抑制劑，進(jìn)行了浮選試驗(yàn)。試驗(yàn)結(jié)果表明，鐵精礦品位僅在41.18%~51.56%之間，一般浮選很難提高鐵精礦品位。

3、強(qiáng)磁選試驗(yàn)

將礦樣粉碎至粒度為-105μm和-44μm，在背景場(chǎng)強(qiáng)為3000~9000高斯情況下，進(jìn)行了強(qiáng)磁預(yù)選試驗(yàn)。結(jié)果表明，強(qiáng)磁選是把低品位原礦提高到中等品位的有效方法，但是不能在較高回收率情況下獲得高品位鐵精礦。

4、強(qiáng)磁選-反浮選工藝流程

以強(qiáng)磁選粗精礦為給礦，用脂肪胺作為捕收劑， 進(jìn)行浮選試驗(yàn)， 并對(duì)單獨(dú)使用由不飽和脂肪酸聚合而成的二 聚酸或其鹽類進(jìn)行了浮選研究。

在 浮選試驗(yàn)中，礦漿濃度多7.5%，浮選時(shí)間為5min，添加適量淀粉作抑制劑，加適量松油作起泡劑，用hc1或naoh將礦漿的ph值調(diào)整10~11.5。預(yù)先試驗(yàn)結(jié)果表明，在這樣的條件下，可以得到最高品位的鐵精礦。

使用脂肪胺或二聚物作捕收劑，可以把鐵精礦品位提高到62%左右，但還是達(dá)不到65%以上。 這是由于脂肪胺對(duì) 脈石礦物中的石英有充分地選擇性，對(duì)其它脈石礦物的選擇性較差，妨礙了鐵品位進(jìn)一步提高。

如果組合使用二聚物和脂肪胺作捕收劑，由脂肪族胺脫除石英，二聚物脫除其它脈石礦物，就能有效地提高鐵精礦品位。 因此，用上述二聚物用量為22.5mg/l作捕收劑所獲得的浮選精礦作給礦，用脂肪胺用量為1~20mg/l作捕收劑，淀粉用量為22.5mg/l作抑制劑，在ph10.5~11.3條件進(jìn)行浮選，最終精礦的鐵品位可提高到65%左右。

結(jié)論

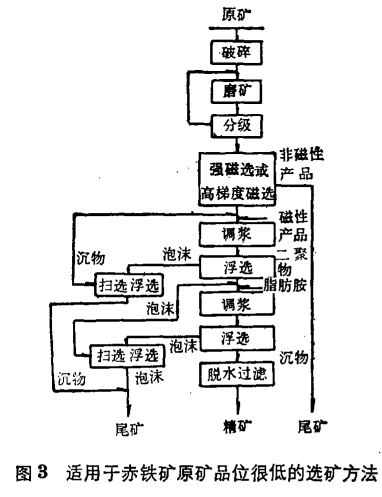

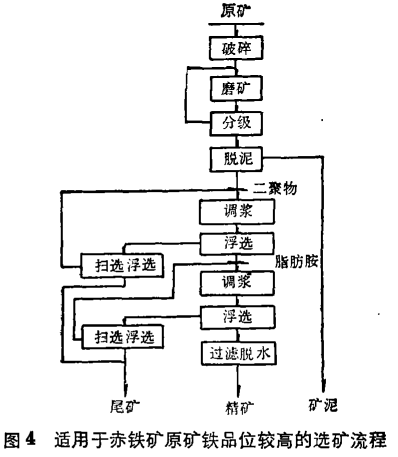

在原礦鐵品位很低的情況下，只用浮選法提高鐵精礦品位，在工藝上和經(jīng)濟(jì)上都是不利的，應(yīng)該采用強(qiáng)磁預(yù)選等措施，先把鐵品位提高到40%以上，然后按上述浮選方法進(jìn)行精選；若原礦石的鐵品位達(dá)到40~50%， 則可按上述浮選方法直接進(jìn)行浮選。但是，除了這兩個(gè)選礦流程以外，還可根據(jù)具體情況，將流程適當(dāng)予以改變，成為適合不同需要的類似選礦流程。
