低鐵石英砂(fe2o3≤0.010%)是制造光伏玻璃的原料，近年來(lái)十分緊缺，而且脈石英、優(yōu)質(zhì)石英巖資源逐漸減少，雖然高嶺土伴生型石英選別難度大，但可以通過(guò)選礦提純達(dá)到低鐵石英砂的指標(biāo)要求。成為低鐵石英砂的新原料。

高嶺土與其伴生型石英、長(zhǎng)石、云母等其他鋁硅酸鹽礦物在原生粒度組成方面存在天然差異。生產(chǎn)實(shí)踐中對(duì)高嶺土物理提純過(guò)程(如解離、分級(jí)等)，同時(shí)也是對(duì)石英、長(zhǎng)石等其他鋁硅酸鹽礦物的富集過(guò)程，高嶺土伴生型石英通常富集在高嶺土物理提純的尾礦中。因此，對(duì)高嶺土伴生型石英分粒級(jí)選礦提純的研究通常以含石英的高嶺土原礦或高嶺土物理提純尾礦為對(duì)象。

1、原礦性質(zhì)

原礦中+0.71mm的sio2含量均在95%以上，al2o3、fe2o3含量分別不高于2.10%、0.24%，而0.125~0.71mm的sio2含量驟降；隨粒級(jí)減小，sio2含量呈遞減趨勢(shì)，同時(shí)al2o3、fe2o3含量增加。

試樣中+0.71mm化學(xué)成份指標(biāo)優(yōu)于-0.71 mm；石英主要分布在+0.045 mm粒級(jí)。以該高嶺土伴生型石英砂作為光伏玻璃用石英砂原料，在相同可選性條件下。分粒級(jí)選礦提純有助于提高石英精砂的質(zhì)量。

2、分粒級(jí)選礦提純工藝流程

為了制備光伏玻漓用低鐵石英砂。應(yīng)對(duì)高嶺土伴生型石英砂進(jìn)行分粒級(jí)選礦提純，進(jìn)一步可分

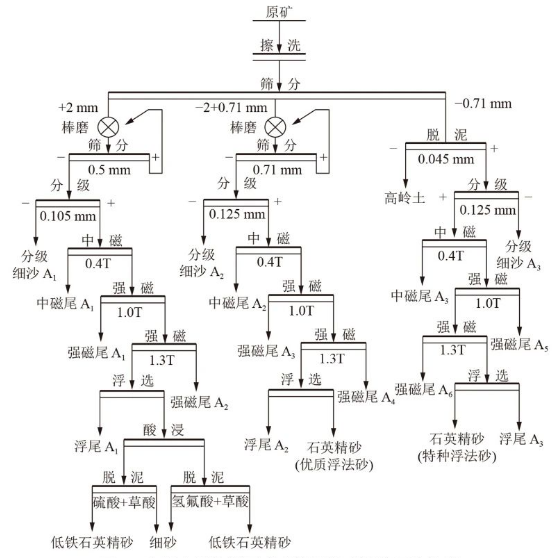

為+2 mm、0.71-2 mm及0.125-0.71mm粒級(jí)分別進(jìn)行選礦提純研究，以實(shí)現(xiàn)高嶺土伴生型石英砂的梯級(jí)利用。工藝流程見(jiàn)下圖：

3、試驗(yàn)過(guò)程

試驗(yàn)過(guò)程中發(fā)現(xiàn)，對(duì)于不同粒級(jí)強(qiáng)磁精砂的sio2、al2o3、fe2o3含量均不能達(dá)到光伏玻璃用低鐵石英砂的質(zhì)量要求，表明該試樣無(wú)需經(jīng)重選工藝降低tio2含量。

然后對(duì)強(qiáng)磁精砂進(jìn)行酸反浮選，試驗(yàn)結(jié)果表明，相同浮選劑用量時(shí)，+0.125-0.71、-2+0.71、+2mm粒級(jí)浮選精砂的sio2含量顯著增加，al2o3、fe2o3的含量明顯降低。

浸出試驗(yàn)：以+2 mm粒級(jí)試樣浮選精砂(sio2、fe2o3、al2o3含量分別為99.55%. 0.16%. 0.016%)為原
料，分別以硫酸、氫氟酸、草酸及其混合酸為酸浸介質(zhì)，對(duì)+2 mm浮選精砂采用常壓加溫酸浸進(jìn)行選礦提純，其中酸浸介質(zhì)種類、用量實(shí)驗(yàn)浸出時(shí)間為1.5 h，浸出溫度100℃。

4、結(jié)論

對(duì)于不同粒級(jí)采用磨礦-分級(jí)-磁選-浮選工藝，其中+0.71mm粒級(jí)的石英精砂的sio2、al2o3、tio2含量均可達(dá)到光伏玻璃用石英砂相關(guān)化學(xué)成分要求，但fe2o3含量扔高于0.010%，不滿足相關(guān)要求，其中+2mm粒級(jí)的sio2、fe2o3、al2o3含量均優(yōu)于+0.71-2mm；-0.71mm粒級(jí)的是石英精砂不能滿足光伏玻璃用石英砂相關(guān)化學(xué)成分要求。

對(duì)+2mm浮選精砂以硫酸、草酸為酸浸介質(zhì)所得石英精砂fe2o3含量可降至0.0091%，達(dá)到光伏玻璃用地鐵石英砂對(duì)fe2o3含量要求。
