本文以一個日處理量3500噸的磁鐵礦項目為例，為您介紹3500t/d磁鐵礦選礦設備、工藝流程，及尾礦處理方法。

磁鐵礦礦石性質

該磁鐵礦位于蒙古國，是鑫海承包的采、選、尾礦業全產業服務項目。經過選礦試驗確定該礦為低硫低磷的酸性原生磁鐵礦石。主要金屬礦物有磁鐵礦、赤鐵礦和褐鐵礦，另外還是石英，但石英不具備回收價值。

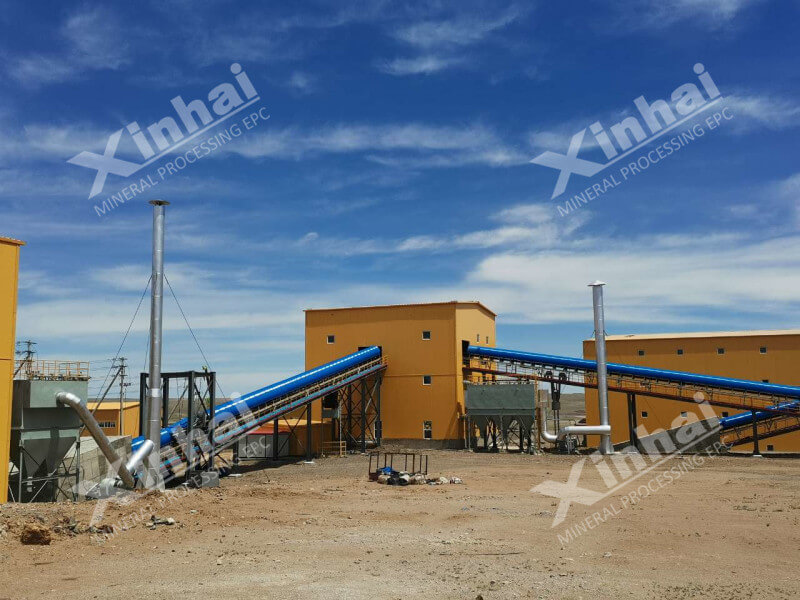

△3500t/d磁鐵礦選廠外貌

3500噸磁鐵礦選礦設備

破碎篩分設備：擺動給料機，振動篩，顎式破碎機，圓錐破碎機;

磨礦磁選設備：球磨機(格子型、溢流型各兩臺)，螺旋分級機，半逆流型磁選機2臺，磁滑輪1臺;

精礦脫水設備：濃縮型磁選機，盤式真空過濾機;

尾礦脫水設備：濃縮機、渣漿泵、旋流器、板框壓濾機。

3500噸磁鐵礦選礦工藝流程

該3500t/d磁鐵礦選廠分為四個車間進行選礦作業，分別是破碎篩分、磨礦磁選、精礦脫水和尾礦脫水，每個階段的詳細操作步驟及工藝流程如下：

1.破碎篩分階段

破碎階段采用三段一閉路流程，產品粒度為-15mm，在產品破碎后、進入粉礦倉之前，加入了磁滑輪，提前進行廢石拋尾，并將拋出的廢石分成兩種不同的粒度，分別為0~8mm和8~15mm，廢石可直接售賣。

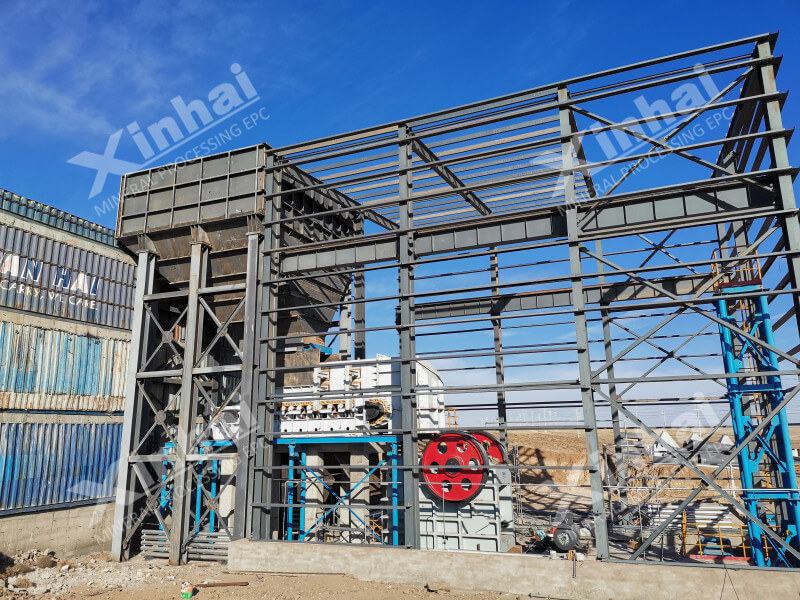

△破碎篩分作業

2.磨礦磁選階段

磨礦磁選階段采用階段磨礦階段磁選工藝，避免過磨使礦石泥化，也可盡早選出鐵精礦。

一段磨礦采用格子型球磨機，磨礦細度為-200 目占40%，二、三段采用溢流型球磨機，磨礦細度分別為：為-200 目占87%、-325 目占95%。

磁選采用半逆流型磁選機，一段磁選的磁場強度為4000Oe，二段磁選的磁場強度為4000Oe，三段磁選的磁場強度為1000Oe。

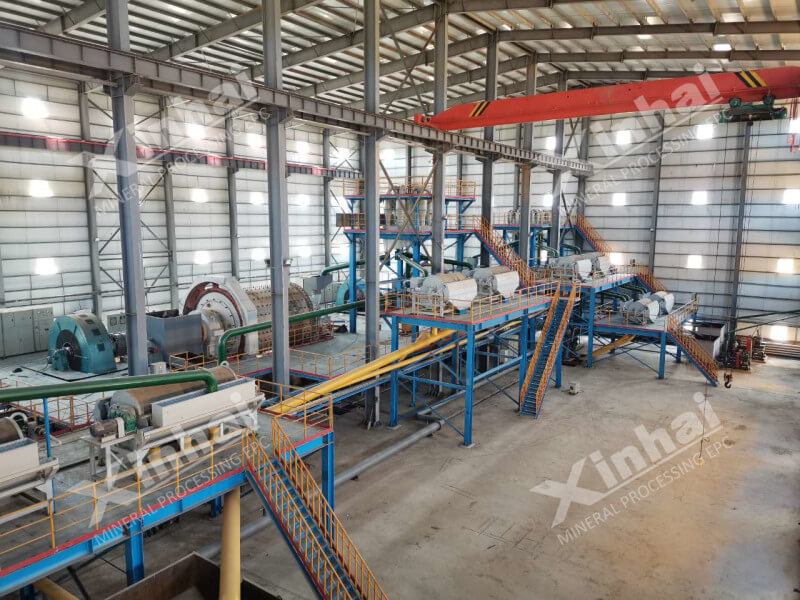

△磨礦磁選作業

3.精礦脫水階段

磁選精礦采用濃縮型磁選機進行初步脫水，脫水后的鐵精礦再用盤式真空過濾機進行脫水。

一級鐵精礦(品位大于 65%)采用盤式真空過濾機脫水，二級鐵精礦(品位 50%~60%)采用圓盤真空過濾機進行脫水。

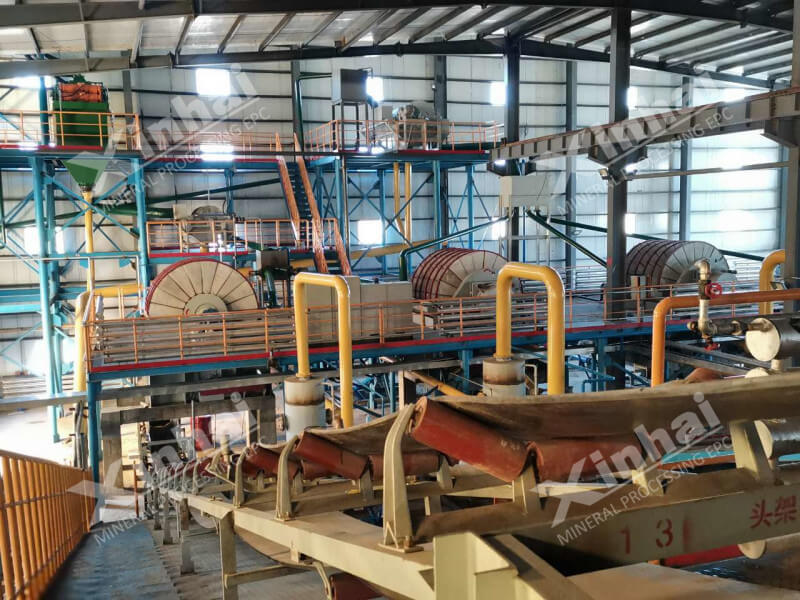

△脫水作業

磁鐵礦尾礦處理

磁鐵礦尾礦先采用濃縮機進行一段脫水;一段脫水濃密機底流采用礦漿泵輸送到旋流器進行分級;

旋流器沉砂自流進入脫水篩脫水，旋流器溢流自流進入二段濃密機濃縮;

二段濃縮機采用高效化改造濃縮機，二段濃縮機底流用礦漿泵輸送到壓濾機進行脫水，一段、二段濃縮機溢流水均返回生產回水池循環使用。

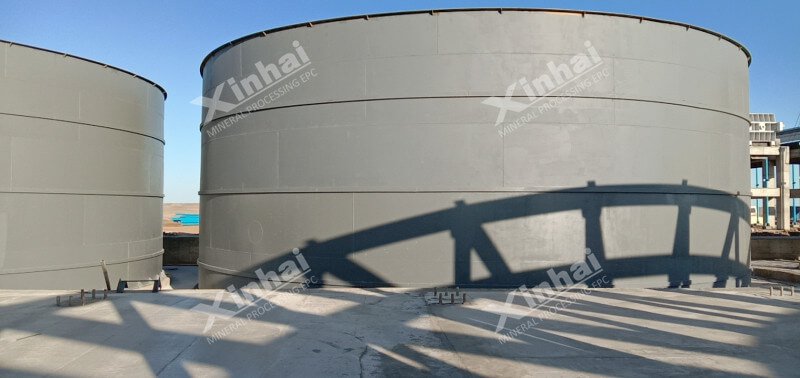

△磁鐵礦尾礦濃縮機

以上為您介紹了3500t/d磁鐵礦選廠從選礦到尾礦處理的工藝流程，以及用到的選礦設備。該項目最終的項目結果是：一級鐵精礦品位為65.06%，產率為31.00%，回收率為54.75%；二級鐵精礦品位為51.95%，產率為5.00%，回收率為7.05%。
