金銀都屬于貴金屬，在現(xiàn)代主要用于首飾加工、電子、醫(yī)療和建筑等領(lǐng)域。近年來，隨著金銀礦的開采和利用越來越深入，越來越多的低品位氧化金銀礦已經(jīng)成為選別對象。本文介紹一個氧化金銀礦選礦流程的對比試驗，分別對該礦石進行了浮選、重選、全泥氰化試驗，最終全泥氰化法勝出。

1、礦石性質(zhì)

首先對原礦化學元素和物相進行分析，礦石中具有回收價值的元素為金、銀，硫化中金的含量低，銀含量較高，金主要賦存于氧化物中。

礦物組成方面，該礦石的組成比較復雜，原生金屬硫化礦含量較低，氧化礦含量高，主要金屬礦物以褐鐵礦、赤鐵礦為主，其次為黃鐵礦、毒砂等，少量或微量的白鉛礦、方鉛礦、菱鐵礦、黃銅礦等，脈石主要有石英、長石、云母、白云石、電氣石和磷灰石等。

嵌布粒度方面，金主要呈現(xiàn)細粒、微細粒嵌布于褐鐵礦粒間或被粘土礦物包裹，而銀礦主要以自然銀、輝銀礦為主，還有少量的角銀礦，自然銀以包裹嵌布為主，其次為粒間嵌布。金銀的載體礦物主要有褐鐵礦、白鉛礦、黃鐵礦等。

2、氧化金銀礦浮選選礦

浮選法是應(yīng)用廣泛、適用礦石種類較多的一種選礦方法。因此，首先考慮浮選法，在進行磨礦細度條件試驗時發(fā)現(xiàn)，隨著磨礦細度的增加，銀的回收率增加，而金的回收率也有增加但是幅度不大，經(jīng)磨礦實驗確定磨礦細度為-74μm占85%

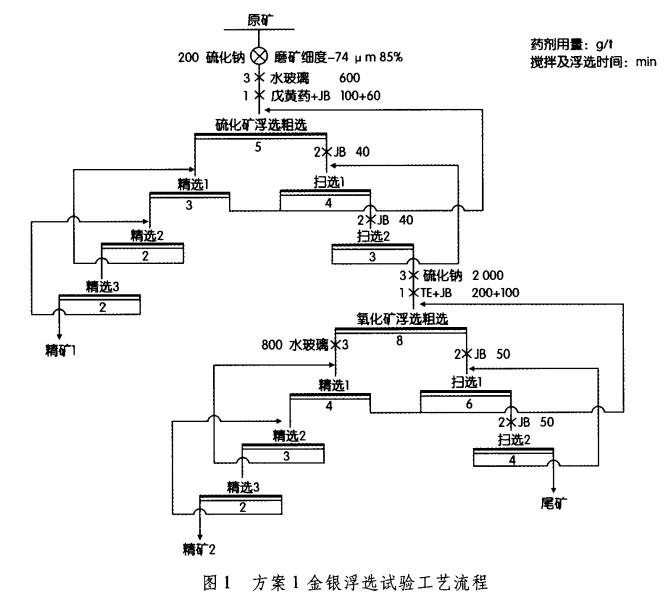

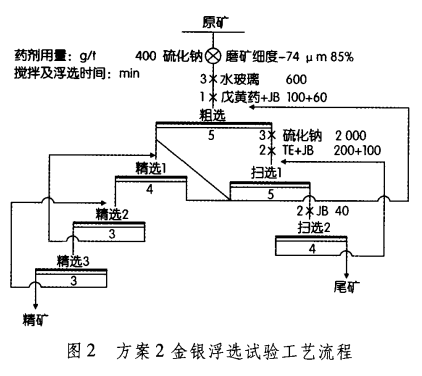

浮選工藝流程見下圖：

選礦試驗結(jié)果表明，無論是采用方案1還是方案2，獲得的精礦中金的回收率均較低。

3、氧化金銀礦重選選礦

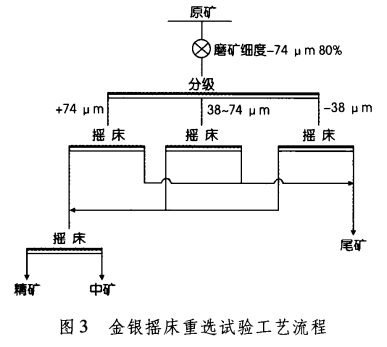

浮選試驗的結(jié)果不理想，接下來進行重選試驗，同樣先進行了磨礦細度試驗，確定磨礦細度為-74μm占80%。在確定磨礦細度后，進行了重選回收金、銀試驗研究。重選試驗結(jié)果表明，與浮選工藝獲得的選礦指 標相比，搖床精礦和中礦中合計金的回收率高，但銀的回收率低。

4、氧化金銀礦全泥氰化選礦

影響氰化浸出指標的主要工藝參數(shù)為磨礦細 度、氰化鈉用量、ph值、浸出濃度和浸出時間等。 因此接下來考查各個工藝參數(shù)對金、銀浸出指標的影響趨勢。

全泥氰化選礦流程：在磨礦細度-74μm占85%的條件下，固定浸出礦漿濃度為40%、 氰化鈉用量為4 kg/t、浸出ph值為10.5(石灰用量 為3.5kg/t)、浸出時間為24h，金、銀的浸出率分別為68.32%、64.13%。

與浮選或重選工藝相比，全泥氰化獲得的金的回收率較高，銀的回收率相當。因此推薦采用全泥氰化工藝處理該氧化型金銀礦石。
