近年來，隨著硫化銅礦石資源的不斷開采，氧化銅和氧硫混合銅礦已成為重要的銅礦物資源。在氧硫混合銅礦中，當(dāng)氧化銅和硫化銅連生緊密，可浮性接近時(shí)，單一的銅精礦可以通過同步浮選的方式獲得。但對(duì)于可浮性較差的銅礦石，則要采取異步浮選工藝，即先獲得硫化銅精礦后再從尾礦回收氧化銅礦物。本文以云南某氧硫混合銅礦為例，介紹異步浮選工藝。

1、氧硫混合銅礦性質(zhì)

原礦中可利用的有價(jià)元素主要為銅、鐵、金，硫品位較低，不具備回收價(jià)值。礦石中硫化銅占43.36%，氧化銅占 55.75%，其中結(jié)合氧化銅相的分布率達(dá)到26.55%。脈石礦物中氧化鈣的含量達(dá)到12.11%，鐵的含量為15.68%，硫含量也有1.93%。該礦屬“三高”型極難選的混合銅礦，氧化率高、結(jié)合率高、鈣鎂含量高。

2、浮選條件試驗(yàn)研究

硫化銅和氧化銅的含量分別為43.36%和55.75%，其中結(jié)合氧化銅的含量達(dá)到26.55%。礦石氧化率較高，如采用直接浮選法，僅能回收硫化銅中的銅礦物，回收率較低，對(duì)于氧化銅的回收需采用硫化劑硫化后再加以回收，初步確定采用直接浮選+硫化浮選分別對(duì)銅礦物進(jìn)行回收。

在進(jìn)行選礦試驗(yàn)研究的過程中，進(jìn)行了大量的條件試驗(yàn)，包括磨礦細(xì)度試驗(yàn)、捕收劑試驗(yàn)、氧化捕收劑試驗(yàn)、掃選次數(shù)試驗(yàn)、精選次數(shù)試驗(yàn)、異戊基黃藥用量試驗(yàn)等得到以下結(jié)論：

磨礦細(xì)度-0.074mm 占90%、粗選一異戊基黃藥200g/t、粗選二硫化鈉400g/t，異戊基黃藥200g/t、粗選三硫化鈉100 g/t，異戊基黃藥50 g/t、掃選一異戊基黃藥200 g/t、掃選二lo18 1 200 g/t；可得精礦的銅品位、回收率分別為 9.64%、41.39%。

3、氧硫混合銅礦浮選流程與結(jié)果

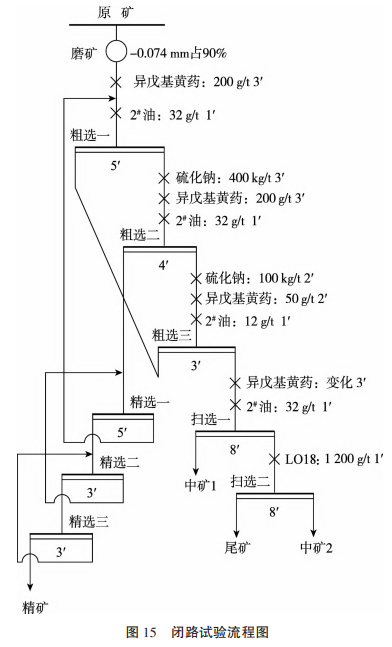

在進(jìn)行大量的條件試驗(yàn)研究后，得到適合的開路試驗(yàn)工藝流程。為對(duì)擬定的開路浮選流程進(jìn)行檢查校核，確定可能實(shí)現(xiàn)的浮選指標(biāo)，在開路試驗(yàn)的基礎(chǔ)上進(jìn)行閉路測(cè)試。

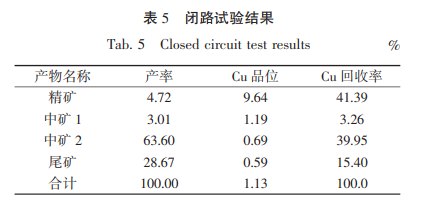

從閉路試驗(yàn)的結(jié)果可以看出，精礦中銅的品位為9.64%，銅的回收率為41.39%，這說明硫化銅和被硫化的易選氧化銅的浮選的效果較好，但精礦中的黃鐵礦對(duì)銅的品位有較大影響；中礦1和中礦2 銅品位分別為1.19%和0.69%，銅回收率分別為3.26%和39.95%；尾礦為反浮選鈣鎂碳酸鹽泡沫制品，含銅品位0.59%，銅回收率 15.40%。
