白云石是caco3和mgco3的復(fù)鹽，化學(xué)組成camg[co3]2，其中mgo為21.7%，cao為30.4%，c02為47.9%。比重為2.85，硬度3.5~4.0。純凈的白云石呈乳白色，但自然存在的白云石常含有不同的雜質(zhì)而呈現(xiàn)乳白色、深灰色、淺灰色等。白云石、石灰石和菱鎂礦常常共生。

白云巖選礦工藝流程

化學(xué)成分符合要求的礦石通常采用破碎一洗礦一篩分原則流程，按不同用途生產(chǎn)出相應(yīng)粒級的產(chǎn)品。例如中國南京白云石礦，采出的礦石中mgo含量在20%以上，sio2基本低于2%，達(dá)到行業(yè)標(biāo)準(zhǔn)的特級和一級品指標(biāo)，且因礦石純凈而不需設(shè)洗礦作業(yè)。

1、原礦經(jīng)顎式破碎機(jī)粗碎，棒條篩預(yù)先篩分，其篩上產(chǎn)品又經(jīng)圓錐破碎機(jī)中碎后進(jìn)行第一次篩分，將礦石分成～20mm、-50+20mm、+50mm三個(gè)級別。

2、-50+20mm和+50mm兩級別合并后，進(jìn)行第二次篩分，獲得10～30mm、25～50mm、40～80mm三個(gè)級別的產(chǎn)品。

3、第一次篩分的-20mm粒級經(jīng)第三次篩分，獲0～5mm、5～13mm、l0～20mm三個(gè)級別的產(chǎn)品。

上述6種產(chǎn)品中，50～25mm、30～10mm兩個(gè)級別的產(chǎn)品作冶煉用白云石;0～5mm粒級產(chǎn)品用于燒結(jié);80～40mm粒級產(chǎn)品供給特殊需要的用戶;其他級別產(chǎn)品作建筑石料。

白云石選礦提純方法

白云石除常與方解石共生外,菱鎂礦亦是常見的共生礦物，此外還有云母、石英、滑石、含鐵礦物等雜質(zhì)。雜質(zhì)的存在會降低燒結(jié)白云石的質(zhì)量，尤其對制品的高溫性能影響更大，因而直接導(dǎo)致爐襯壽命的降低。因此，必須對原料雜質(zhì)含量嚴(yán)格控制、注意在運(yùn)輸、貯存過程中減少泥砂和粉塵的污染，采用選礦、水洗等措施，提高原料的純度。

目前，國內(nèi)外有一種傾向是，白云巖原料便宜，品位較高，只要通過手選、水洗、磁選脫鐵，其質(zhì)量即可滿足要求。所以，很少對其進(jìn)行專門的選礦提純研究。

遼寧鎂礦公司青山懷鎂礦的天然白云石儲量豐富，鈣含量高，是生產(chǎn)各種不同鈣含量天然鎂白云石砂的極好原料。但是，由于礦石中雜質(zhì)含量較高，一直未能利用。因此，國內(nèi)所需鎂白云石砂主要靠人工合成生產(chǎn)。

為了充分利用這一礦產(chǎn)資源，武漢鋼鐵學(xué)院成單了冶金部礦山司下達(dá)的任務(wù)，要求mgo+cao≥98%，雜質(zhì)含量含量<2%。 為此，選取了兩種不同鈣含量的白云石礦樣進(jìn)行降硅和除鐵的試驗(yàn)研究。

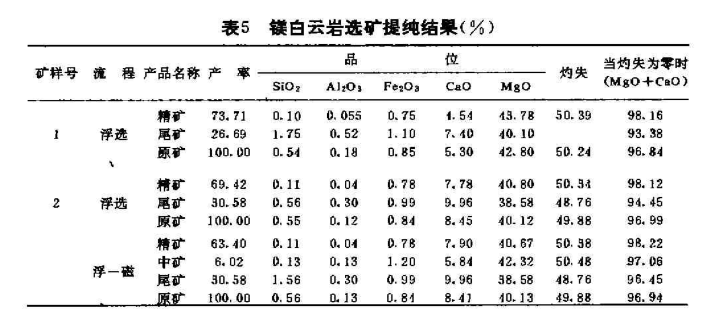

試驗(yàn)采用兩種流程，即單一的浮選流程和浮選一磁選聯(lián)合流程。試驗(yàn)結(jié)果如下圖所示。

白云石浮選流程：浮選進(jìn)料在 ph 10.0 下用脂肪酸調(diào)節(jié)，然后磷灰石和白云石在 ph 8 下浮選。浮選部分在 ph 值小于 4.0 時(shí)重新調(diào)節(jié)選定的時(shí)間間隔。添加補(bǔ)充水后，在ph 4.0或以下進(jìn)行白云石浮選。由于脂肪酸捕收劑在低 ph 值范圍內(nèi)起泡特性差，因此在 ph 值 4.0 或更低的浮選過程中須添加起泡劑。對白云石浮選后不溶物含量高(>10%)的樣品進(jìn)行酸洗，然后用胺進(jìn)行更清潔的浮選。

試驗(yàn)結(jié)果表明,對兩種白云石礦樣采用兩種流程所得精礦均達(dá)到了(m80+cao)≥98%的指標(biāo)，并且工藝簡單合理。
